Регулирование жесткости
амортизаторов Koni серии
26-XXXX


26

1. Зафиксируйте амортизатор. При фиксации амортизатора в тисках допускается только захват его за крепление.

koni adj 01

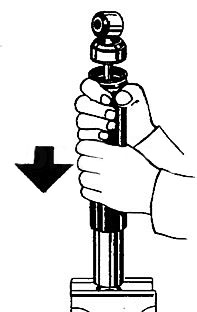

2. Снимите пластиковый пыльник, отсоединив его от держателя. Аккуратно приподнимите крышку от корпуса амортизатора (в некоторых случаях она может быть не предусмотрена).

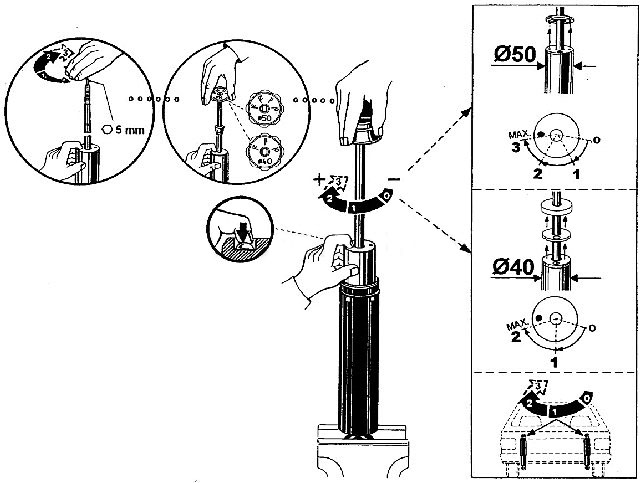

3. Амортизатор имеет 3 положения регулировки (считая начальное минимальное положение заводской поставки): 2 крайних положения (упора), 1 промежуточное (щелчек).

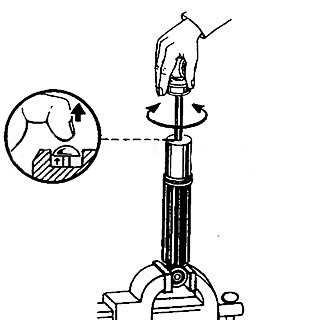

4. Нажмите на кнопку полностью и удерживайте её все время во время регулировки.

5. При нажатой кнопке, поворачивайте шток амортизатора относительно корпуса по часовой стрелке для увеличения жесткости и против часовой стрелки для уменьшения. Не прикладывайте больших усилий, что бы избежать повреждения амортизатора.

6. После регулировки убедитесь, что кнопка регулировки вышла полностью.

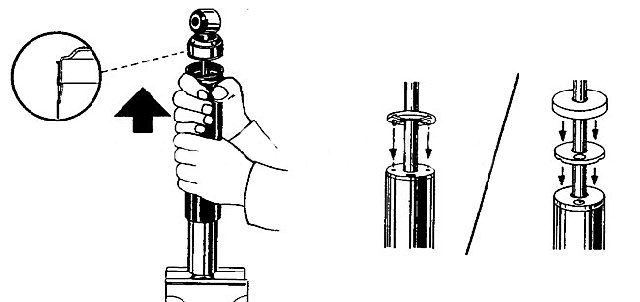

7. Защелкните крышку на корпусе амортизатора (в некоторых случаях она может быть не предусмотрена). Закрепите пыльник на держателе.




Регулирование жесткости
амортизаторов Koni серии
30-ХХХХ

1. Зафиксируйте амортизатор. При фиксации амортизатора в тисках допускается только захват его за крепление.

2. Снимите пластиковый пыльник, отсоединив его от держателя. Аккуратно приподнимите крышку от корпуса амортизатора (в некоторых случаях она может быть не предусмотрена).

3. Амортизатор имеет 4 положения регулировки (считая начальное минимальное положение заводской поставки): 2 крайних положения (упора), 2 промежуточных (щелчка).

4. Нажмите на кнопку полностью и удерживайте её все время во время регулировки.

5. При нажатой кнопке, поворачивайте шток амортизатора относительно корпуса по часовой стрелке для увеличения жесткости и против часовой стрелки для уменьшения. Не прикладывайте больших усилий, что бы избежать повреждения амортизатора.

6. После регулировки убедитесь, что кнопка регулировки вышла полностью.

7. Защелкните крышку на корпусе амортизатора (в некоторых случаях она может быть не предусмотрена). Закрепите пыльник на держателе.


Регулирование жесткости
амортизаторов Koni серии
80-ХХХХ 8040-XXXX 82-XXXX
86-XXXX 8640-XXXX 87-XXXX
90-XXXX 8240-XXXX 84-XXXX
8740-XXXX

 1. Зафиксируйте амортизатор. При фиксации амортизатора в тисках допускается его захват только за крепление. Амортизаторы, имеющие металлический пыльник, регулируются поворотом пыльника. Амортизаторы, не имеющие металлического пыльника, регулируются шестигранным ключом, установленным в торец штока.

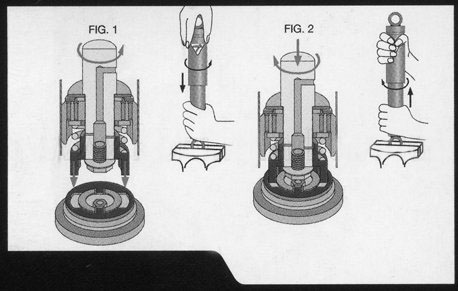

2. Полностью сожмите амортизатор. Удерживая амортизатор сжатым, медленно поворачивайте пыльник или шток против часовой стрелки, пока не почувствуете, что регулировочная вилка вошла в зацепление с донным клапаном. В этом случае, при дальнейшем вращении против часовой стрелки почувствуется упор. От этого минимального положения жесткости (заводская поставка) даются рекомендации по увеличению жесткости.



3. Для регулировки, удерживая амортизатор полностью сжатым, поворачивайте шток или пыльник по часовой стрелке для увеличения жесткости, и против часовой стрелки для уменьшения.

Обратите внимание на то, что во время регулировки амортизатор должен оставаться полностью сжатым (амортизаторы с газовым подпором стремятся раскрыться, поэтому необходимо контролировать полное сжатие во время регулировки).



Если при вращении штока вы почувствовали упор, не прикладывайте усилие больше, чем необходимо, поскольку амортизатор находится в крайнем жестком или мягком положении. Не оставляйте регулировку в упоре. При необходимости использования крайнего положения, поверните на 1/8 оборота в противоположном от упора направлении.



Для обеспечения правильной работы подвески, поворачивайте на одинаковый угол амортизаторы, устанавливаемые на одну ось.



4. Держа амортизатор вертикально, выдвинете шток не менее чем на один сантиметр чтобы регулировочная вилка вышла из зацепления. Теперь шток или пыльник можно вращать свободно, регулировка не изменится.



Регулирование жесткости
амортизаторов Koni серии
8010-ХХХХ 8041-XXXX 8210-XXXX
8241-XXXX 8610-XXXX 8641-XXXX
8710-XXXX 8741-XXXX 87-XXXX

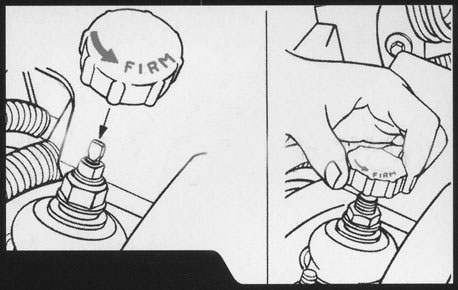

1. Возьмите регулировочный барашек, поставляемый в комплекте, и установите его на регулировочный хвостовик, выступающий из штока амортизатора в месте его крепления к кузову или верхней опоре.

2.Для регулировки, поворачивайте барашек по стрелке, нарисованной на нем (против часовой), для увеличения жесткости, и против стрелки для уменьшения. Если вы почувствовали упор, не прикладывайте усилие больше, чем необходимо, поскольку амортизатор находится в крайнем положении. Не оставляйте регулировку в крайнем положении. При необходимости использования крайнего положения, поверните барашек на 1/8 оборота в противоположном от упора направлении. Для обеспечения правильной работы подвески, поворачивайте на одинаковый угол амортизаторы, устанавливаемые на одну ось.



3. Снимите барашек после регулировки.
